Pomer strán zasypanej dosky s medeným blokom hrá kľúčovú úlohu pri určovaní jej celkového výkonu. Ako popredný dodávateľ dosiek s plošnými spojmi z pochovaných medených blokov sme boli svedkami toho, ako tento zdanlivo jednoduchý geometrický parameter môže mať ďalekosiahle dôsledky na funkčnosť a spoľahlivosť konečného produktu. V tomto blogu podrobne preskúmame, ako pomer strán ovplyvňuje výkon dosiek plošných spojov zasypaných medenými blokmi.
Pochopenie pomeru strán v pochovaných medených blokoch PCB
Pomer strán v DPS je definovaný ako pomer hĺbky otvoru k priemeru otvoru. V súvislosti s PCB s uloženými medenými blokmi sa tento pomer stáva ešte významnejším v dôsledku prítomnosti uložených medených blokov. Tieto medené bloky sú zabudované do dosky plošných spojov na zlepšenie tepelného manažmentu a elektrického výkonu.
Keď hovoríme o pomere strán, má priamy vplyv na výrobný proces. Vysoký pomer strán znamená, že otvory sú relatívne hlboké v porovnaní s ich priemerom. To môže predstavovať problémy počas procesu vŕtania, pretože vyžaduje presnejšiu kontrolu, aby sa zabezpečilo, že otvory sú rovné a majú správne rozmery. Napríklad, ak je pomer strán príliš vysoký, existuje väčšie riziko zlomenia vrtáka, čo môže viesť k oneskoreniu výroby a zvýšeniu nákladov.
Vplyv na elektrický výkon
Jednou z kľúčových oblastí, kde pomer strán ovplyvňuje výkon dosiek s plošnými spojmi s medenými blokmi, je elektrická vodivosť. Otvory v DPS sa používajú na priechody, ktoré sú nevyhnutné na pripojenie rôznych vrstiev dosky. Vysoký pomer strán môže zvýšiť odpor priechodov. Je to preto, že čím dlhší je priechod, tým väčší odpor bude mať, podľa základných princípov elektrickej vodivosti.

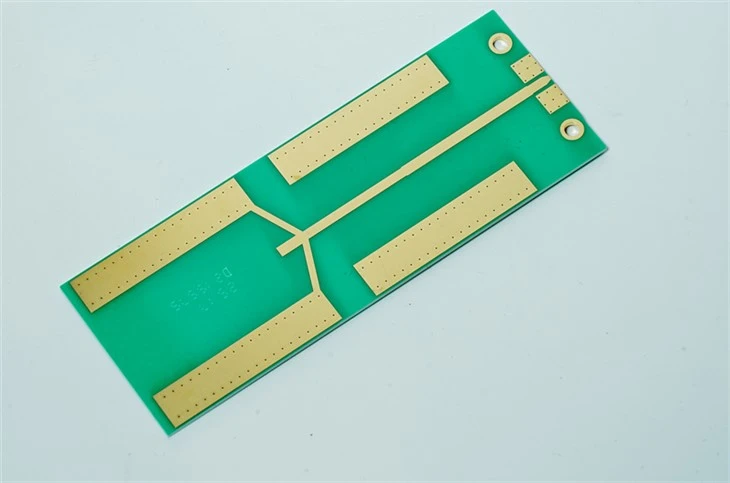

Vyšší odpor v priechodoch môže viesť k útlmu signálu, najmä pri vysokých frekvenciách. V aplikáciách ako naprHybridná impedancia PCBaAnténna vysokofrekvenčná doska plošných spojov, kde je integrita signálu nanajvýš dôležitá, aj malé zvýšenie odporu môže mať významný vplyv na celkový výkon. Signál môže byť skreslený, čo môže viesť k chybám pri prenose dát alebo zníženiu účinnosti antény.
Navyše pomer strán môže tiež ovplyvniť impedančné prispôsobenie PCB. Impedančné prispôsobenie je kľúčové pre zabezpečenie efektívneho prenosu signálov medzi rôznymi komponentmi na doske. Neoptimálny pomer strán môže spôsobiť nesúlad impedancie, čo môže viesť k odrazom signálov. Tieto odrazy môžu viesť k stojatým vlnám na doske, čo ďalej zhoršuje kvalitu signálu.
Úvahy o tepelnom výkone
Zakopané medené bloky v DPS sa primárne používajú na tepelný manažment. Pomáhajú odvádzať teplo generované komponentmi na doske. Pomer strán otvorov môže ovplyvniť tepelnú vodivosť medzi rôznymi vrstvami PCB.
Vysoký pomer strán môže brániť toku tepla cez priechodky. Pretože priechody sú jednou z hlavných ciest prenosu tepla medzi vrstvami, akékoľvek zvýšenie odporu priechodov v dôsledku vysokého pomeru strán môže znížiť celkovú tepelnú vodivosť dosky. To môže viesť k lokalizovaným hotspotom na doske plošných spojov, ktoré môžu časom poškodiť komponenty.
Naproti tomu nižší pomer strán vo všeobecnosti umožňuje lepší prenos tepla. Kratšie priechody majú menší odpor voči tepelnému toku, čo umožňuje účinnejšie odvádzanie tepla z komponentov do uložených medených blokov a potom do vonkajšieho prostredia. Toto je obzvlášť dôležité pri vysokovýkonných aplikáciách, ako sú tie, ktoré používajúRogersova vysokofrekvenčná doska plošných spojov, kde je výroba tepla významným problémom.
Mechanická stabilita
Pomer strán má tiež vplyv na mechanickú stabilitu dosky plošných spojov zasypaných medeným blokom. Počas výrobného procesu je DPS vystavená rôznym mechanickým namáhaniam, ako je vŕtanie, pokovovanie a montáž. Vysoký pomer strán môže spôsobiť, že otvory sú počas týchto procesov náchylnejšie na poškodenie.
Napríklad, keď je doska plošných spojov vyvŕtaná, otvor s vysokým pomerom strán pravdepodobne poškodí bočnú stenu alebo delamináciu. To môže narušiť štrukturálnu integritu dosky a viesť k poruchám počas prevádzky. Okrem toho počas procesu pokovovania môže byť ťažšie zabezpečiť rovnomerné pokovovanie v otvoroch s vysokým pomerom strán. Nerovnomerné pokovovanie môže mať za následok slabé miesta v priechodoch, čo môže ďalej znižovať mechanickú stabilitu DPS.
Výrobné výzvy a riešenia
Ako už bolo spomenuté, vysoký pomer strán predstavuje niekoľko výrobných výziev. Na prekonanie týchto výziev sme ako dodávateľ doskových dosiek plošných spojov z pochovaných medených blokov vyvinuli pokročilé výrobné techniky.
V oblasti vŕtania používame veľmi presné vŕtacie stroje s pokročilými riadiacimi systémami. Tieto stroje dokážu presne riadiť rýchlosť vŕtania, rýchlosť posuvu a hĺbku, čím sa znižuje riziko zlomenia vrtáka a zabezpečuje sa, že otvory majú správne rozmery. Používame aj špecializované vrtáky, ktoré sú navrhnuté tak, aby efektívnejšie zvládli otvory s vysokým pomerom strán.
Pre pokovovanie sme vyvinuli jedinečný proces pokovovania, ktorý zaisťuje rovnomerné pokovovanie v otvoroch s vysokým pomerom strán. Tento proces zahŕňa viacero krokov, vrátane predbežnej úpravy, aktivácie a elektrolytického pokovovania, aby sa zabezpečilo, že priechody majú konzistentnú a vysokokvalitnú pokovovaciu vrstvu.
Záver
Záverom možno povedať, že pomer strán dosky plošných spojov s uloženým medeným blokom má zásadný vplyv na jej elektrický výkon, tepelný výkon a mechanickú stabilitu. Ako dodávateľ chápeme dôležitosť starostlivej kontroly pomeru strán, aby sme zaistili, že naši zákazníci dostanú vysokokvalitné PCB, ktoré spĺňajú ich špecifické požiadavky.
Či už pracujete na aHybridná impedancia PCB,Anténna vysokofrekvenčná doska plošných spojov, aleboRogersova vysokofrekvenčná doska plošných spojov, pomer strán dosky plošných spojov môže výrazne ovplyvniť celkový výkon vášho produktu.
Ak máte záujem dozvedieť sa viac o našich doskách s plošnými spojmi z pochovaných medených blokov alebo máte špecifické požiadavky na svoj projekt, odporúčame vám kontaktovať nás na diskusiu o obstarávaní. Náš tím odborníkov je pripravený pomôcť vám pri výbere správneho riešenia návrhu a výroby dosiek plošných spojov podľa vašich potrieb.
Referencie
- IPC - 2221A: Všeobecný štandard pre dizajn tlačených dosiek.
- "High - Frequency PCB Design Handbook" od C. Paula.
- Výskumné články o výrobe PCB a optimalizácii výkonu z časopisov IEEE.
