Ahoj! Ako dodávateľ substrátov pre moduly senzorov sa ma často pýtajú na rozmerové tolerancie týchto kľúčových komponentov. Tak som si povedal, že sa ponorím do tejto témy a podelím sa s vami o pár postrehov.
Po prvé, poďme pochopiť, čo sú rozmerové tolerancie. Zjednodušene povedané, rozmerové tolerancie sú prípustné odchýlky vo veľkosti a tvare dielu. Pre substráty senzorových modulov sú tieto tolerancie mimoriadne dôležité, pretože môžu ovplyvniť výkon a funkčnosť senzorov, ktoré sú na nich namontované.

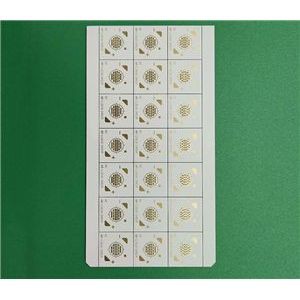

Teraz sa rozmerové tolerancie substrátu modulu snímača môžu líšiť v závislosti od niekoľkých faktorov. Jedným z hlavných faktorov je typ podkladového materiálu. Bežne pracujeme s materiálmi naprKeramická PCB z nitridu hliníkaaKeramická PCB z oxidu hlinitého. Tieto keramické materiály sú obľúbené, pretože ponúkajú vynikajúcu tepelnú vodivosť, elektrickú izoláciu a mechanickú stabilitu.
Pokiaľ ide o rozmerové tolerancie, keramické substráty majú vo všeobecnosti relatívne úzke tolerancie. Napríklad tolerancia hrúbky keramického substrátu môže byť okolo ± 0,05 mm. To znamená, že ak je špecifikovaná hrúbka substrátu 1,00 mm, skutočná hrúbka môže byť kdekoľvek medzi 0,95 mm a 1,05 mm. Pevné tolerancie sú potrebné na zabezpečenie toho, aby snímače správne sedeli na podklade a aby boli elektrické spojenia spoľahlivé.
Ďalším dôležitým rozmerom je dĺžka a šírka substrátu. Pre tieto rozmery môžu byť tolerancie o niečo voľnejšie, typicky okolo ±0,1 mm. To umožňuje určité menšie odchýlky počas výrobného procesu pri zachovaní celkovej funkčnosti substrátu.
Okrem plošných rozmerov majú veľkosti otvorov a polohy na substráte tiež špecifické tolerancie. Tolerancia priemeru otvoru môže byť približne ±0,02 mm a tolerancia polohy otvoru môže byť približne ±0,05 mm. Tieto tesné tolerancie sú rozhodujúce pre zaistenie toho, že komponenty môžu byť presne namontované na substrát a že elektrické spojenia sú vykonané správne.

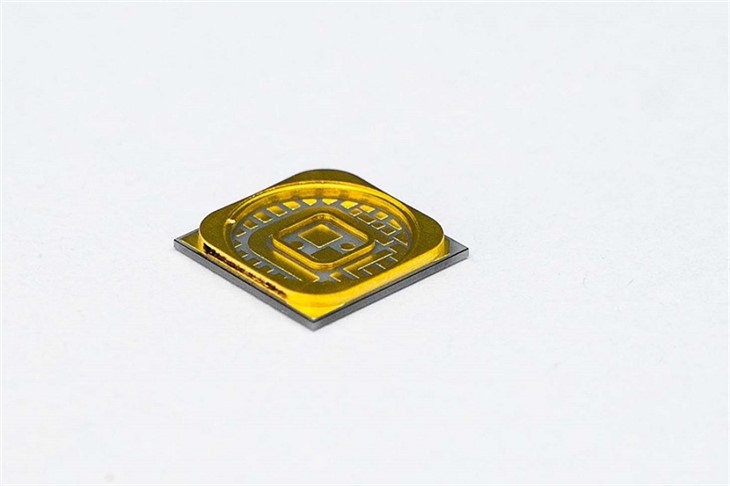

Teraz si pohovorme o3D keramický obalový substrát. Tieto substráty sú v senzorickom priemysle čoraz populárnejšie, pretože umožňujú komplexnejšie a kompaktnejšie konštrukcie. Avšak rozmerové tolerancie pre 3D keramické substráty sú ešte kritickejšie.
Pri 3D keramických substrátoch sú obzvlášť dôležité tolerancie výšky a uhla. Tolerancia výšky môže byť približne ±0,03 mm a tolerancia uhla môže byť približne ±0,5°. Tieto tesné tolerancie sú potrebné na zabezpečenie toho, aby boli snímače správne zarovnané a aby celkový balík mal požadované mechanické a elektrické vlastnosti.
Ako teda dosiahneme tieto úzke rozmerové tolerancie? No, všetko to začína výrobným procesom. Používame pokročilé výrobné techniky, ako je presné obrábanie, laserové vŕtanie a fotolitografia, aby sme zabezpečili, že substráty budú vyrobené s vysokou presnosťou.
Počas výrobného procesu tiež vykonávame prísne kontroly kvality. Na overenie rozmerovej presnosti substrátov používame najmodernejšie meracie zariadenia, ako sú súradnicové meracie stroje (CMM) a optické profilometre. Akékoľvek substráty, ktoré nespĺňajú špecifikované tolerancie, sú odmietnuté, čím sa zaisťuje, že našim zákazníkom budú dodané len vysokokvalitné produkty.
Je tiež dôležité poznamenať, že rozmerové tolerancie je možné prispôsobiť na základe špecifických požiadaviek našich zákazníkov. Ak máte konkrétnu aplikáciu, ktorá vyžaduje ešte prísnejšie tolerancie, môžeme s vami spolupracovať na vývoji riešenia, ktoré vyhovuje vašim potrebám.
Na záver, rozmerové tolerancie substrátu modulu snímača sú rozhodujúce pre zabezpečenie výkonu a funkčnosti snímačov. Či už používate tradičný keramický substrát alebo 3D keramický obalový substrát, sú potrebné prísne tolerancie, aby sa zabezpečilo, že komponenty budú správne sedieť a že elektrické pripojenia budú spoľahlivé.
